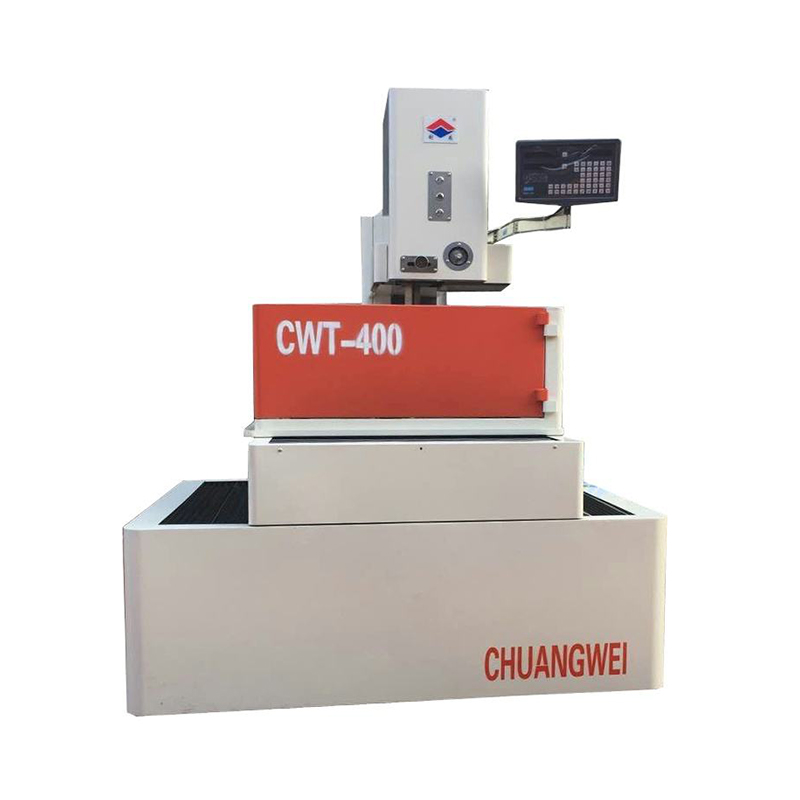

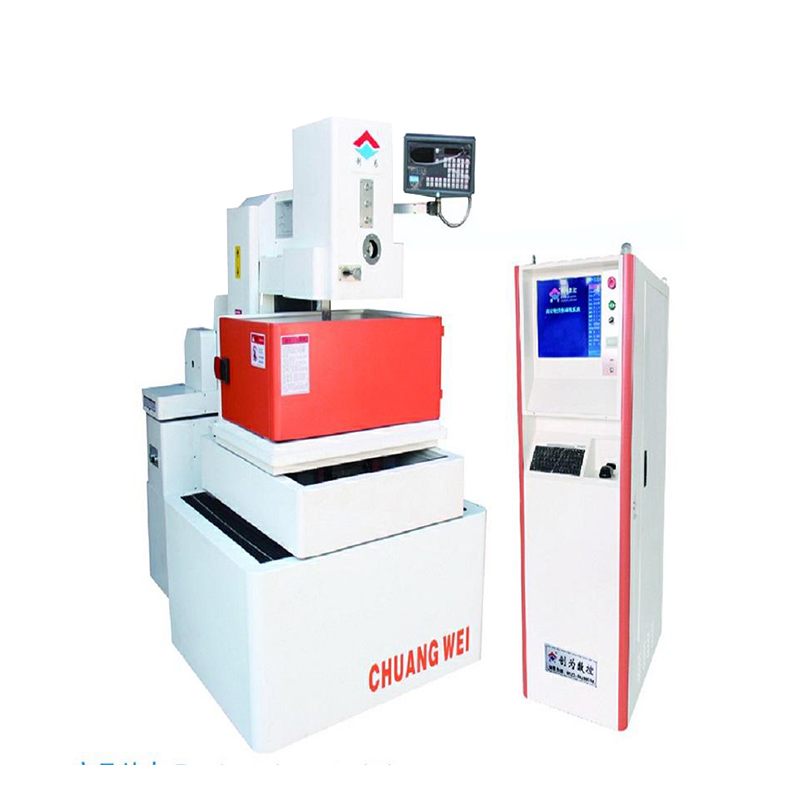

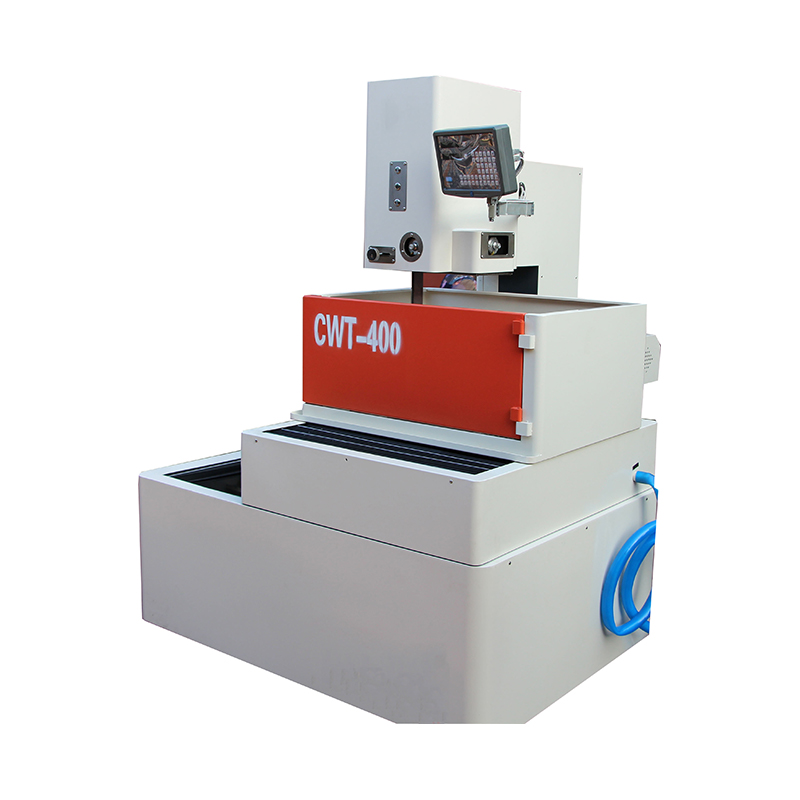

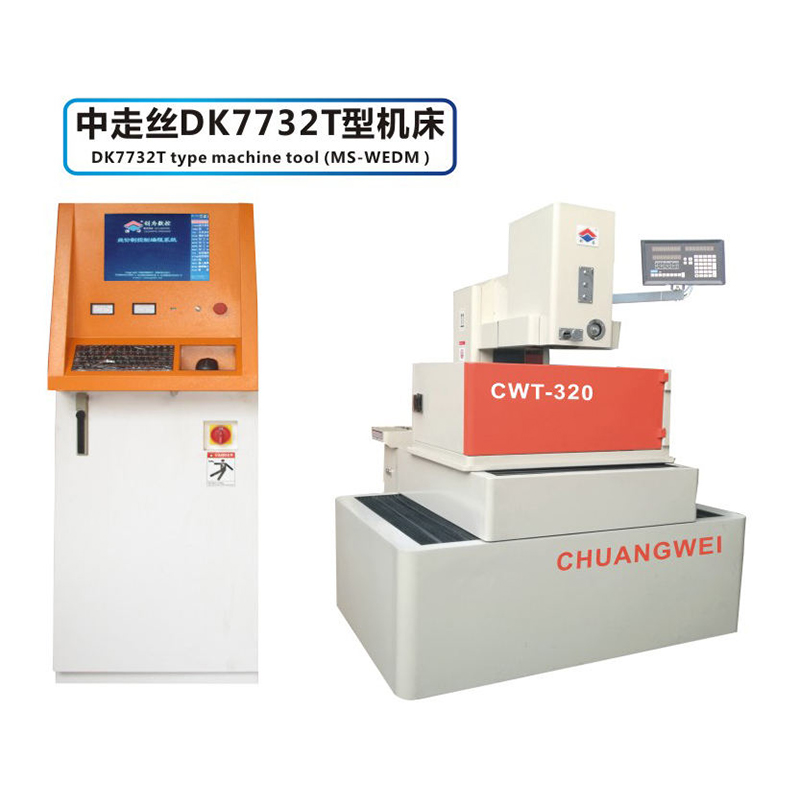

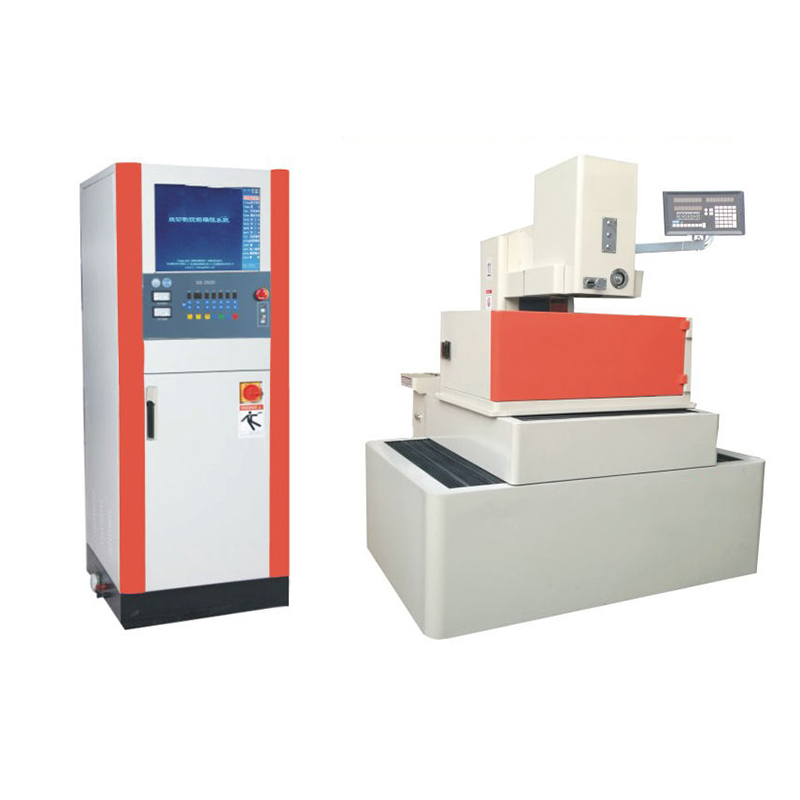

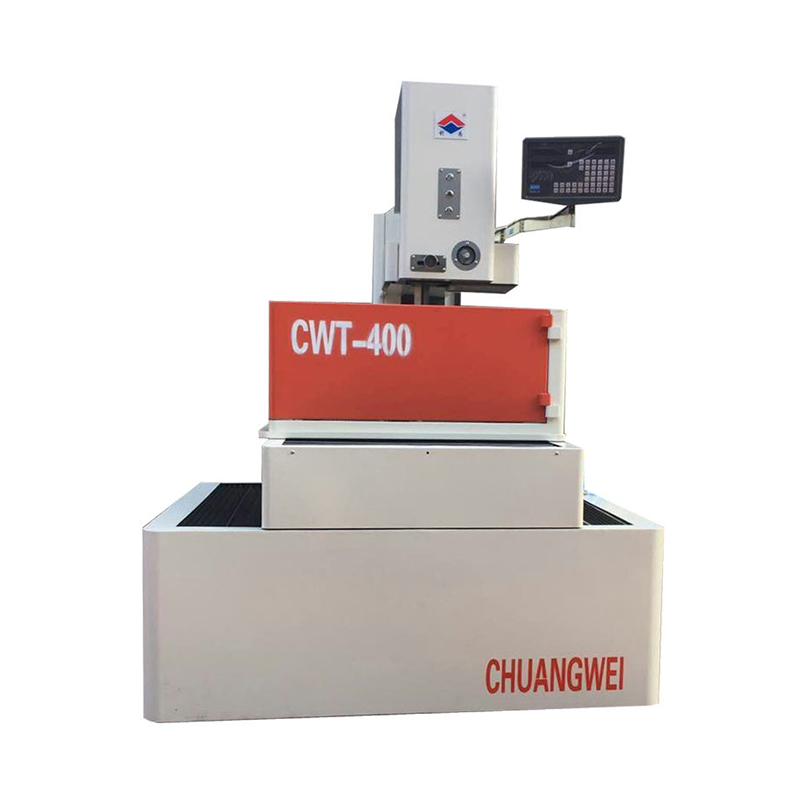

DK7732 T-Type Servo Anti-Resonance CNC Wire EDM Medicting Machine

DK7732 T-Type Servo anti-resonans CNC Wire EDM Medium Speed Machine adalah alat canggih yang direka untuk ketepatan dan kecekapan dalam industri pemesinan. Mempunyai teknologi kawalan servo lanjutan, mesin ini memastikan prestasi anti-resonans, mengurangkan getaran dan meningkatkan ketepatan pemotongan. Keupayaan kelajuan sederhana menyerang keseimbangan sempurna antara kelajuan dan ketepatan, menjadikannya sesuai untuk pelbagai tugas pemotongan kompleks.

DK7732 mempunyai struktur yang mantap dengan reka bentuk T-jenis, memberikan kestabilan dan ketegaran yang dipertingkatkan. Sistem EDM wayar berkualiti tinggi mampu menghasilkan pemotongan yang rumit dan terperinci dengan konsistensi yang luar biasa. Sistem kawalan CNC adalah mesra pengguna, menawarkan operasi intuitif dan fungsi komprehensif untuk memenuhi keperluan pemesinan yang pelbagai.

Dilengkapi dengan penjana berprestasi tinggi, mesin menyampaikan kemasan permukaan dan ketepatan. Sistem penyejukan inovatif memastikan prestasi yang konsisten dan memanjangkan jangka hayat mesin. Di samping itu, DK7732 menggabungkan sistem penapisan maju, mengekalkan persekitaran kerja yang bersih dan mengurangkan keperluan penyelenggaraan.

Sempurna untuk aplikasi dalam kejuruteraan aeroangkasa, automotif, dan ketepatan, DK7732 T-Type Servo anti-resonans CNC Wire EDM Machine menonjol untuk kebolehpercayaan, ketepatan, dan ciri-ciri teknologi canggihnya. Ini adalah penyelesaian yang ideal untuk pengeluar yang ingin meningkatkan produktiviti dan mencapai hasil yang berkualiti tinggi.

Hubungi kami

Jiangsu Chuangwei CNC Machine Tool Co., Ltd.

Penerangan Struktur Produk

1. Mesin Alat Katil: Mengadopsi T-Type Duplex Box Struktur Keseluruhan; Struktur bearing beban utama menyokong tulang rusuk menghubungkan pengangkutan, rak dawai, permukaan rujukan pengangkutan dawai, membentuk keseluruhan stabil pelbagai garis gabungan, permukaan, dan badan plastik, pemutus pasir plastik-Mempertahankan ketegaran dan kestabilan badan mesin keseluruhan, dan kebosanan permukaan rujukan dijamin dalam keadaan beban dan statik.
2. Bahagian Pengangkutan Workbench: Pengangkutan mengamalkan struktur tulang rusuk yang padat dan berbentuk medan, struktur organisasi plastik yang stabil, tidak mudah untuk menghasilkan kesilapan bentuk (ubah bentuk). Panduan skru bola dan linear direka untuk dipasang pada satah rujukan asas yang sama untuk meningkatkan ketepatan kedudukan pemasangan dan menghapuskan kesilapan pemasangan (.
3. Rak Wire Bahagian: Lajur menggunakan struktur kotak C-jenis. Bahagian atas lajur C-jenis (rak dawai atas) dan badan rak dawai yang lebih rendah adalah rak dawai yang agak tetap, yang tegar dan tidak mudah untuk bergema; Mekanisme musim bunga mampatan berangka pemasangan roda dawai memastikan ketegangan keseimbangan dawai molibdenum; Mekanisme pengangkat rod panduan persegi menggunakan gear cacing, mekanisme gear heliks dan panduan 900V, dan gelangsar berbentuk V untuk mengetatkan dan mengunci, yang boleh dengan pasti dan mudah menyesuaikan ketinggian pemotongan (elektrik); Peranti semburan air atas terdiri daripada plat semburan air dan panduan dawai, yang disambungkan ke bahagian bawah rod panduan persegi untuk menstabilkan getaran dawai molibdenum dan membantu plat semburan air atas untuk menyembur sepenuhnya penyejuk pada bahagian pemprosesan.

Parameter mekanikal

1. Saiz jadual meja kerja: 900 × 600mm
2. Maksimum X/Y Axis Perjalanan: 500 × 630mm
3. Maksimum Z paksi perjalanan: 300mm
4. Paksi boleh diprogramkan: x/y/u/v empat paksi (empat pautan)
5. X/Y Axis Ball Screw (Ketepatan): Skru Bola
6. X/Y Axis Guide Rail (Precision): Slaid Linear
7. Ketepatan Pemprosesan: Menurut JB_T 11999.1-2014 Standard
8. Kelajuan suapan wayar: 0-11 m/s
9. Dimensi Alat Mesin: 1980 × 1600 × 2000
10. Berat alat mesin: 3400kg
11. Beban meja maksimum: 1200kg
12. Saiz Kerja Maksimum: 900 × 550 × 400
13. Konfigurasi Standard Sistem Kuasa: 380V ± 10%/50Hz
14. Kuasa Input: 2kW
15. Pemprosesan Maksimum Semasa: 8a
16. Paparan: 15 "paparan LCD warna
17. Servo X dan Y Axis Drive menggunakan sistem pemacu servo jenama terkenal yang diimport, yang mempunyai ketepatan pemprosesan yang lebih stabil dan ketepatan pemotongan yang lebih tinggi.
18. Kaedah Pengaturcaraan: CAD/CAM/ISO
