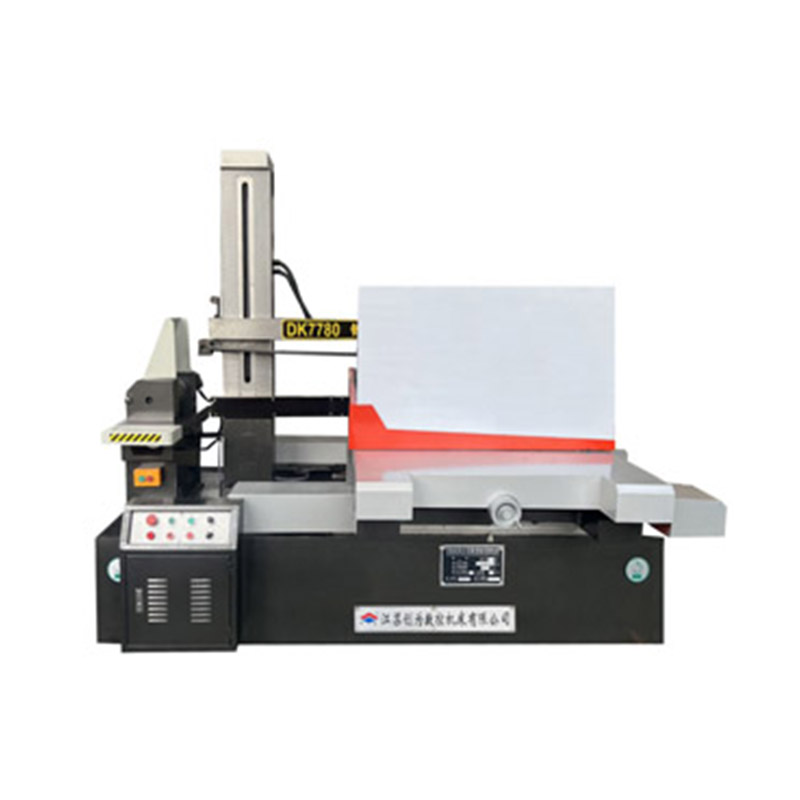

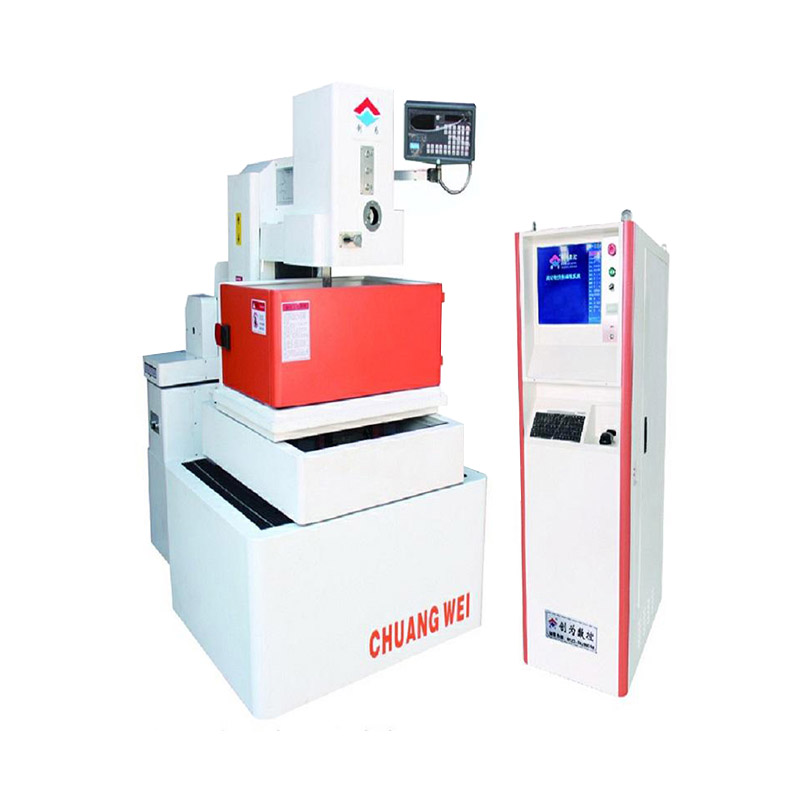

DK7780 ± 30 ° AZ Respons Kecemasan Cepat CNC EDM Mesin Pemotongan Kawat Kelajuan Tinggi

1. Dimensi Workbench: 980 × 1250mm
2. Ketebalan pemotongan maksimum: 800mm
3. Maksimum tirus: ± 30º/80mm (± 50 ° 250mm di satu sisi)
4. Beban maksimum: 2600kg
5. x, y paksi perjalanan: 800 × 1000mm
6. Molybdenum Wire Running Speed: 11m/s
7. Workbench bergerak setara lemak: 0.001mm
8. Cecair Kerja: DK-1, DK-4 Nanguang
9. Bekalan Kuasa: 380V.50Hz (220V.50Hz)
10. Penggunaan Kuasa Mesin: <2KVA
11. Berat Mesin Utama: 5000kg
12. Dimensi Mesin Utama: 3000 × 2400 × 1800
13. Ketepatan pemprosesan: Menurut standard GB/T 7926-2015, ketepatan pemprosesan adalah 0.015.
14. Kekasaran permukaan optimum ra≤2.5um
(Bahan pemprosesan: 45# keluli, gr12, ketebalan ± 3 °/40mm).

1. Katil mesin diperbuat daripada pemutus pasir resin, yang mempunyai ubah bentuk kecil dan kekuatan tinggi selepas pembiakan sekunder.
2. Ia mempunyai ciri -ciri prestasi yang stabil, kuasa output yang tinggi, kelajuan pemotongan cepat, kemasan permukaan yang tinggi, dan kehilangan dawai molibdenum yang rendah. Kerugian dawai molibdenum ultra-rendah sangat mengurangkan kos pemprosesan.
3. Pengaturcaraan dan Kawalan Bersepadu: Grafik kompleks boleh ditukar kepada lukisan DXF melalui CAD, grafik pemprosesan boleh dikesan dalam masa nyata, dan pelbagai status pemprosesan boleh dipaparkan. Ia juga mempunyai memori kegagalan kuasa, penarikan litar pintas, perlindungan pemecahan dawai, penutupan automatik, putaran sudut sewenang -wenang dan fungsi lain.
4. Kawat jenama pemotongan inverter khusus digunakan untuk mengawal motor pengangkutan dawai, peraturan kelajuan stepless, dan komutasi tanpa sentuh dengan suis induksi. Tidak ada gangguan percikan semasa komutasi, tiada bunyi komutasi, dan motor berjalan lancar, yang meningkatkan kebolehpercayaan dan keselamatan alat mesin.

Prinsip asas pemotongan dawai EDM adalah menggunakan elektrod alat untuk melakukan pelepasan nadi pada bahan kerja untuk mencapai pemprosesan. Pemotongan dawai EDM tidak memerlukan pengeluaran elektrod membentuk, dan menggunakan dawai logam nipis (biasanya dipanggil wayar molibdenum) sebagai elektrod alat. Elektrod positif bekalan kuasa nadi disambungkan ke bahan kerja, dan elektrod negatif disambungkan ke dawai molibdenum; Kawat molibdenum bergerak ke belakang dan sebagainya pada kelajuan tertentu, dan ia sentiasa memasuki dan meninggalkan kawasan pelepasan; Pada masa yang sama, medium cecair disembur antara wayar molibdenum dan bahan kerja. Selagi pengendali secara berkesan mengawal kelajuan dan trajektori gerakan molibdenum pada bahan kerja, bentuk dan saiz bahan kerja yang diperlukan dapat dipotong. Trajektori pergerakan bahan kerja dibentuk oleh meja kerja koordinat (dua motor stepper terkawal dalam arah menegak dan mendatar) yang bergerak di arah x dan y.
Mesin utama alat mesin pemotong dawai DK siri DK terdiri daripada katil, meja kerja, peranti pemakanan dawai, rak dawai, tangki penyejuk, peralatan elektrik alat mesin, aksesori dan komponen lain. Ia didasarkan pada katil, dan meja kerja, peranti pemakanan dawai, dan rak dawai dipasang pada permukaan asas yang sama katil.

Berikut ini diperkenalkan secara berasingan:
1) katil
Tempat tidur adalah bahagian besi berbentuk kotak berbentuk kotak besi, yang merupakan struktur pemutus yang penting. Bahagian atas dipasang dengan meja kerja, drum penyimpanan dawai, rak dawai, pencahayaan dan bahagian lain.
2) Workbench
Kabel kerja terutamanya terdiri daripada permukaan meja kerja, plat seretan tengah, skru bola dan kotak gear kelajuan. Pergerakan longitudinal dan melintang plat seret mengamalkan struktur panduan bola, dan motor stepper memacu skru melalui dua pasang gear anti-backlash untuk merealisasikan pergerakan meja kerja. Skru bola mempunyai kelebihan ketepatan penghantaran yang tinggi, kecekapan tinggi dan jangka hayat.
3) peranti pengangkutan kawat
Drum penyimpanan dawai terdiri daripada silinder berongga berdinding nipis. Motor memacu dram penyimpanan dawai untuk berputar melalui penyambung, dan pergerakan reciprocating drum penyimpanan dawai berasal dari skru selepas perubahan kelajuan gear untuk memandu plat seret peranti pengangkutan wayar.
Pembalikan kerap plat dram penyimpanan dawai dikawal oleh satu set suis induksi. Strukturnya mudah dan operasi sensitif. Blok perlanggaran kiri dan kanan dilengkapi dengan peranti keselamatan yang berlebihan. Apabila suis induksi gagal mengubah arah, arus motor pengangkutan dawai dipotong.
4) rak dawai
Kawat molibdenum adalah seperti tali pinggang penghantaran tertutup, yang didorong oleh drum berliku untuk bekerja bolak -balik. Roda dawai dan sepasang roda panduan utama dibalut dengan dawai molibdenum dan berjalan dalam kitaran.
Roda panduan mengamalkan seksyen molibdenum yang tertutup secara menegak.
5) Tangki penyejuk
Pam air menyampaikan cecair kerja ke kawasan pemprosesan. Sedimen berkumpul di dalam kotak kotoran dan mesti dibersihkan secara teratur. Penyejuk kerja menggunakan cecair saponified DX-1.
6) Aksesori
① Clamp: Kumpulan pengapit digunakan untuk menetapkan plat rata atau bahan kerja silinder, dan pengapit ditetapkan ke meja kerja dengan skru T-jenis.
② Crank: Digunakan untuk menggulung dawai untuk memutar drum penyimpanan dawai.
③ Roda pengetatan kawat: Digunakan untuk secara manual mengetatkan dawai molibdenum.
