DK7750 C-TYPE CNC WIRE MULTHING MEDIA MESI

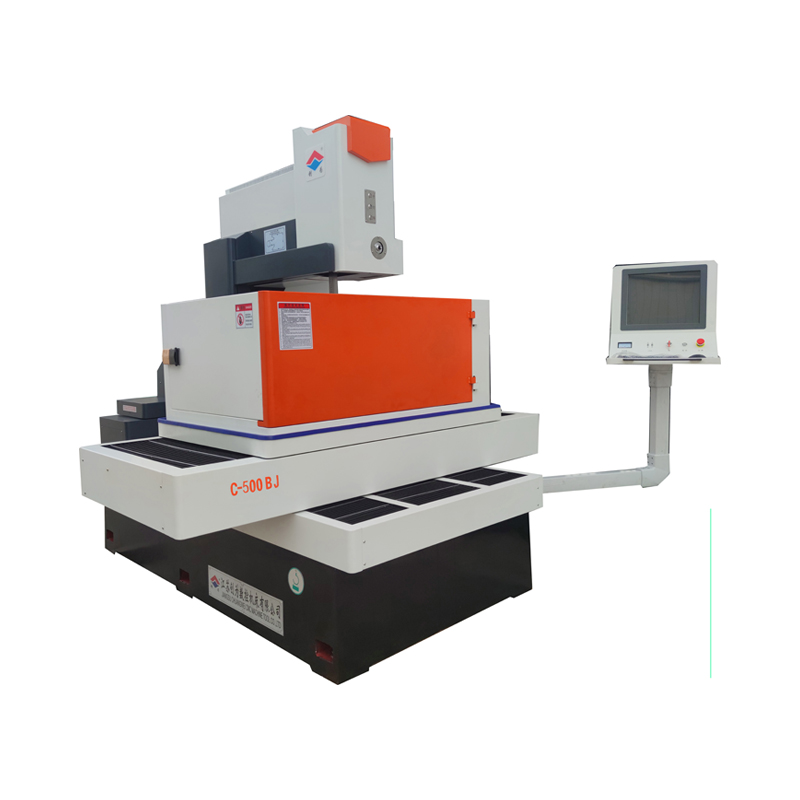

DK7750 C-Type Multifunctional CNC Wire EDM Medicting Machine adalah peranti canggih yang direka untuk ketepatan dan kecekapan dalam pemesinan pelepasan elektrik dawai (EDM). Direka dengan teknologi CNC maju, mesin ini menawarkan ketepatan dan kebolehpercayaan yang tidak dapat ditandingi untuk memotong bentuk kompleks dan butiran halus dalam pelbagai bahan konduktif.

Ciri-ciri utama DK7750 termasuk struktur C-jenis yang kuat yang meningkatkan kestabilan dan meminimumkan getaran semasa operasi, memastikan prestasi pemotongan yang konsisten. Teknologi EDM kelajuan sederhana memberikan keseimbangan sempurna antara kelajuan pemotongan dan ketepatan, menjadikannya sesuai untuk pembuatan acuan dan mati yang rumit, serta aplikasi ketepatan tinggi yang lain.

Mesin ini dilengkapi dengan pengawal CNC pelbagai fungsi yang membolehkan pengaturcaraan mudah dan pemantauan masa nyata, meningkatkan kawalan pengguna dan produktiviti. Antara muka mesra pengguna memastikan operasi yang lancar, walaupun untuk tugas-tugas yang kompleks, sementara sistem threading wayar automatik bersepadu mengurangkan downtime dan meningkatkan kecekapan.

Dengan meja kerja yang luas, DK7750 menampung bahan kerja besar, menjadikannya serba boleh untuk pelbagai keperluan perindustrian. Komponen berkualiti tinggi dan pembinaan yang mantap memastikan ketahanan dan kebolehpercayaan jangka panjang, menjadikannya tambahan yang berharga untuk mana-mana kemudahan pembuatan.

Hubungi kami

Jiangsu Chuangwei CNC Machine Tool Co., Ltd.

Penerangan Struktur Produk

1. Mesin Alat Katil: Mengadopsi Struktur Keseluruhan Kotak Dupleks Rectangular; Struktur bearing beban utama menyokong tulang rusuk menghubungkan permukaan pengangkutan, dawai, dan permukaan rujukan pengangkutan wayar untuk membentuk keseluruhan stabil pelbagai garis berbentuk T, permukaan, dan badan plastik, dan acuan pasir plastik yang memasangkan ketegaran dan kestabilan badan mesin keseluruhan, dan kebosanan permukaan rujukan.
2. Bahagian Pengangkutan Workbench: Pengangkutan mengamalkan struktur tulang rusuk tetulang pepejal dan berbentuk medan, yang mempunyai struktur organisasi yang stabil dan tidak mudah untuk menghasilkan kesilapan bentuk (ubah bentuk). Panduan skru bola dan linear direka dan dipasang pada permukaan rujukan asas yang sama-memperbaiki ketepatan kedudukan pemasangan dan menghapuskan kesilapan pemasangan.
3. Rak Wire Bahagian: Lajur menggunakan struktur kotak C-jenis. Bahagian atas lajur berbentuk C (rak dawai atas) dan rak dawai yang lebih rendah adalah rak dawai yang agak tetap, yang tegar dan tidak terdedah kepada resonans. Mekanisme spring mampatan berangka pemasangan roda dawai memastikan ketegangan seimbang dawai molibdenum. Mekanisme pengangkat rod panduan persegi menggunakan gear cacing, rod gear heliks dan panduan 900V, dan gelangsar 900V untuk mengunci dan mengetatkan, yang boleh dengan pasti dan mudah menyesuaikan ketinggian pemotongan (elektrik). Peranti semburan air atas terdiri daripada plat semburan air dan penyumbat dawai, yang disambungkan ke bahagian bawah rod panduan persegi untuk menstabilkan getaran dawai molibdenum dan membantu plat semburan air atas dalam menyembur sepenuhnya penyejuk di kawasan pemprosesan.

Parameter mekanikal

1. Saiz jadual meja kerja: 900 × 600mm
2. Maksimum X/Y Axis Perjalanan: 500 × 630mm
3. Maksimum Z paksi perjalanan: 300mm
4. Dimensi Alat Mesin: 2020x1800x1900
5. X/Y Axis Ball Screw (Precision): Skru bola ketepatan
6. X/Y Axis Guide Rail (Precision): Rel Panduan Linear
7. Ketepatan Pemprosesan: ① Menurut JB_T 11999.1-2014 Standard
② Pelbagai alat pembaikan ra 1.6um
③ Kecekapan pemprosesan maksimum 120mm²/min (ketebalan GR12-40mm)
8. Kelajuan suapan wayar: 0-11 m/s (Peraturan kelajuan penukaran kekerapan)
9. 10. Alat Mesin Berat: 3400kg
11. Kapasiti galas beban maksimum Jadual: 1200kg
12. Konfigurasi Standard Sistem Kuasa: 380V ± 10%/50Hz
13. Kuasa input: 2kW
14. Pemprosesan Maksimum Semasa: 10a
15. Paparan: 15 "paparan LCD warna
16. Paksi boleh diprogramkan: x/y/u/v empat paksi (empat pautan)
17. Kaedah Pengaturcaraan: CAD/CAM/ISO
18. Parameter Proses Standard: Acuan Steel/Tembaga/Aluminium Alloy/Hard Alloy
