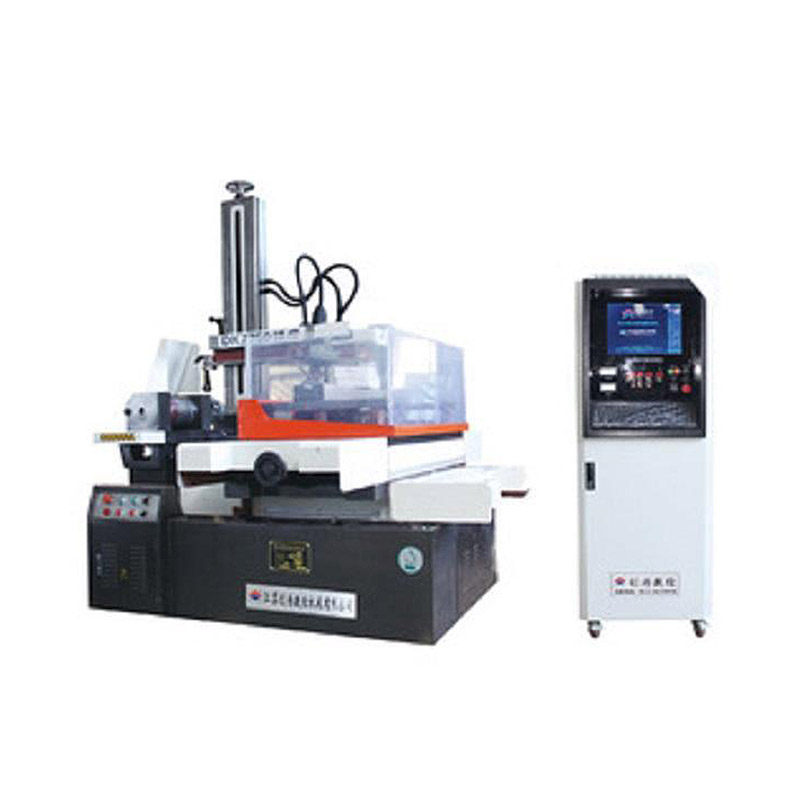

DK7750 kelajuan tinggi Gz lembaran logam kalis air CNC EDM Wire Cutting Machine

DK7750 kelajuan tinggi GZ lembaran logam kalis air CNC EDM Wire Cutting Machine adalah penyelesaian canggih yang direka untuk ketepatan dan kecekapan dalam kerja logam. Direkayasa untuk prestasi tinggi, mesin ini cemerlang dalam memotong bentuk yang rumit dan kompleks dengan ketepatan yang luar biasa, menjadikannya sesuai untuk industri yang menuntut komponen logam yang halus.

Ciri -ciri utama termasuk sistem CNC yang mantap yang memastikan operasi lancar dan kawalan tepat terhadap proses pemotongan. Keupayaan pemotongan berkelajuan tinggi dengan ketara meningkatkan produktiviti, yang membolehkan menyelesaikan tugas yang lebih cepat tanpa menjejaskan kualiti. Reka bentuk kalis air yang canggih melindungi komponen dalaman dari kakisan dan kerosakan, memastikan ketahanan dan umur panjang walaupun dalam persekitaran kerja yang keras.

DK7750 dilengkapi dengan sistem kawalan ketegangan wayar yang canggih, yang mengekalkan ketegangan dawai sepanjang proses pemotongan, mengurangkan kerosakan dawai dan memastikan pemotongan yang lancar dan konsisten. Di samping itu, mesin itu mempunyai antara muka pengguna intuitif, memudahkan operasi dan meminimumkan lengkung pembelajaran untuk pengendali.

Mesin pemotongan dawai ini sesuai untuk pelbagai bahan, termasuk logam keras dan aloi, menjadikannya serba boleh untuk pelbagai aplikasi perindustrian. Kejuruteraan Ketepatannya dan Prestasi yang Boleh Dipercayai menjadikan DK7750 sebagai aset yang sangat diperlukan bagi pengeluar yang bertujuan untuk mencapai hasil yang berkualiti tinggi dengan kecekapan dan kemudahan.

Hubungi kami

Jiangsu Chuangwei CNC Machine Tool Co., Ltd.

Parameter Teknikal Utama

1. Dimensi Workbench: 1000 × 650mm
2. Ketebalan pemotongan maksimum: 500mm
3. Maksimum tirus: 6º/80mm
4. Beban maksimum: 900kg
5. x, y paksi koordinat Perjalanan: 500 × 630mm
6. Molybdenum Wire Running Speed: 11m/s
7. Workbench bergerak setara lemak: 0.001mm
8. Bekalan Kuasa: 380V.50Hz (220V.50Hz)
9. Penggunaan Kuasa Mesin: <2KVA
10. Berat Mesin Utama: 2400kg
11. Kecekapan pemotongan kabinet berkelajuan tinggi: kira-kira 6000-10000mm²/h.
12. Dimensi Mesin Utama: 1720 × 1680 × 1700
13. Ketepatan pemprosesan: Menurut standard GB/T 7926-2015.
14. Kekasaran permukaan terbaik adalah ra≤2.5um.

Parameter sistem kawalan

1. Pengaturcaraan dan kawalan bersepadu, penyuntingan serentak semasa pemprosesan, penjejakan masa nyata dan paparan trajektori pemprosesan, kontur tiga dimensi, penjanaan automatik perisian kod pemprosesan, menu paparan Cina penuh, dialog manusia-komputer, mudah dan mudah dipelajari operasi.
2. Memori tuan rumah: 512 megabait, papan induk: 845 (p4), k/m elektro-optik kit,
Komputer P4, 15 "paparan LCD
3. Fungsi penarikan litar pintas semasa pemprosesan.
4. Fungsi memori kuasa.
5. Fungsi Berhenti Double Automatik pada akhir pemprosesan, fungsi pusat automatik.
6. Pemprosesan Breakpoint dan Fungsi Pemprosesan Terbalik.
7. Format AutoCAD DXF boleh ditukar untuk data.
8. Layari galeri dengan cepat mencari fail yang diperlukan.
9. Putar pada mana -mana sudut, putar dalam kitaran.
10. Lebar Pulse: 5-15US
11. Selang Pulse: 1: 2-1: 16
12. Voltan output tanpa beban: 80v100v
13. Penggunaan Kuasa: <700W
14. Bekalan Kuasa: 220V atau 380V

Ciri -ciri prestasi

1. Katil mesin diperbuat daripada pemutus pasir resin, yang mempunyai ubah bentuk kecil dan kekuatan tinggi selepas pembiakan sekunder.
2. Ia mempunyai ciri -ciri prestasi yang stabil, kuasa output yang tinggi, kelajuan pemotongan cepat, kemasan permukaan yang tinggi, dan kehilangan dawai molibdenum yang rendah. Kerugian dawai molibdenum ultra-rendah sangat mengurangkan kos pemprosesan.
3. Pengaturcaraan dan Kawalan Bersepadu: Grafik kompleks boleh ditukar kepada lukisan DXF melalui CAD, grafik pemprosesan boleh dikesan dalam masa nyata, dan pelbagai status pemprosesan boleh dipaparkan. Ia juga mempunyai memori kegagalan kuasa, penarikan litar pintas, perlindungan pemecahan dawai, penutupan automatik, putaran sudut sewenang -wenang dan fungsi lain.
4. Kawat jenama pemotongan inverter khusus digunakan untuk mengawal motor pengangkutan dawai, peraturan kelajuan stepless, dan komutasi tanpa sentuh dengan suis induksi. Tidak ada gangguan percikan semasa komutasi, tiada bunyi komutasi, dan motor berjalan lancar, yang meningkatkan kebolehpercayaan dan keselamatan alat mesin.

Gambaran keseluruhan mesin

Prinsip asas pemotongan dawai EDM adalah menggunakan elektrod alat untuk melakukan pelepasan nadi pada bahan kerja untuk mencapai pemprosesan. Pemotongan dawai EDM tidak memerlukan pengeluaran elektrod membentuk, dan menggunakan dawai logam nipis (biasanya dipanggil wayar molibdenum) sebagai elektrod alat. Kutub positif bekalan kuasa nadi disambungkan ke bahan kerja, dan tiang negatif disambungkan ke dawai molibdenum; Kawat molibdenum bergerak ke belakang dan sebagainya pada kelajuan tertentu, dan ia sentiasa memasuki dan meninggalkan kawasan pelepasan; Pada masa yang sama, medium cecair disembur antara wayar molibdenum dan bahan kerja. Selagi pengendali berkesan mengawal kelajuan dan trajektori dawai molibdenum pada bahan kerja, bahan kerja bentuk dan saiz yang diperlukan dapat dipotong. Trajektori pergerakan bahan kerja dibentuk oleh meja kerja koordinat (dua motor stepper terkawal dalam arah menegak dan mendatar) yang bergerak di arah x dan y.
Mesin utama alat Mesin Pemotongan Wire Series DK Series terdiri daripada katil, meja kerja, peranti pemakanan dawai, rak dawai, tangki penyejuk, peralatan elektrik alat mesin, aksesori dan komponen lain. Ia didasarkan pada katil, dan meja kerja, peranti pemakanan dawai, dan rak dawai dipasang pada permukaan asas yang sama katil.
Berikut ini diperkenalkan secara berasingan:
1) katil
Tempat tidur adalah bahagian besi berbentuk kotak berbentuk kotak besi, yang merupakan struktur pemutus yang penting. Bahagian atas dilengkapi dengan meja kerja, drum penyimpanan dawai, rak dawai, pencahayaan dan komponen lain.
2) Workbench
Kabel kerja terutamanya terdiri daripada permukaan meja kerja, plat seretan tengah, skru bola dan kotak gear kelajuan. Pergerakan longitudinal dan melintang plat seret mengamalkan struktur panduan bola, dan motor stepper memacu skru melalui dua pasang gear anti-backlash untuk merealisasikan pergerakan meja kerja. Skru bola mempunyai kelebihan ketepatan penghantaran yang tinggi, kecekapan tinggi dan jangka hayat.
3) peranti pengangkutan kawat
Drum penyimpanan dawai terdiri daripada silinder berongga berdinding nipis. Motor memacu dram penyimpanan dawai untuk berputar melalui penyambung, dan pergerakan reciprocating drum penyimpanan dawai berasal dari skru selepas perubahan kelajuan gear untuk memandu plat seret peranti pengangkutan wayar.
Pembalikan kerap plat dram penyimpanan dawai dikawal oleh satu set suis induksi. Strukturnya mudah dan operasi sensitif. Blok perlanggaran kiri dan kanan dilengkapi dengan peranti keselamatan yang berlebihan. Apabila suis induksi gagal mengubah arah, arus motor pengangkutan dawai dipotong.
4) rak dawai
Kawat molibdenum adalah seperti tali pinggang penghantaran tertutup, yang didorong oleh drum berliku untuk bekerja bolak -balik. Roda dawai dan sepasang roda panduan utama dibalut dengan dawai molibdenum dan berjalan dalam kitaran.
Roda panduan mengamalkan seksyen molibdenum yang tertutup secara menegak.
5) Tangki penyejuk
Pam air menyampaikan cecair kerja ke kawasan pemprosesan. Sedimen berkumpul di dalam kotak kotoran dan mesti dibersihkan secara teratur. Penyejuk kerja menggunakan cecair saponified DX-1.
6) Aksesori
① Clamp: Kumpulan pengapit digunakan untuk menetapkan plat rata atau bahan kerja silinder, dan pengapit ditetapkan ke meja kerja dengan skru T-jenis.
② Crank: Digunakan untuk menggulung dawai untuk memutar drum penyimpanan dawai.
③ Roda pengetatan kawat: Digunakan untuk secara manual mengetatkan dawai molibdenum.
